一、產品概述

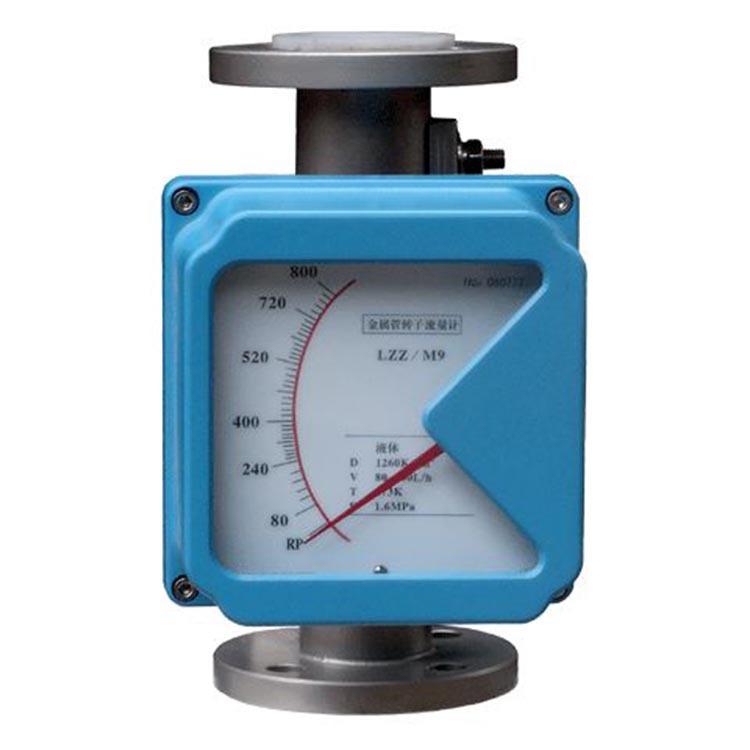

標準型LZ係列金屬管浮子流量計由一個測量管和一個就地指示器組成。 就地指示器還可以選擇安裝附加的電氣部件，適用於液體和氣體的測量。
本流量計采用布朗儀表采用變麵積式測量原理，測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通麵積， 隨著流量大小的變化，浮子在測量管中的垂直位置也發生相應的變化，通鋼管過磁傳遞係統將浮子的位置傳遞到指示器的刻度盤上，指示流量值的大小。
在M6、M8、M9指示器中，隨動磁鐵的轉動被直接傳送到刻度盤上；在M7指示器中，隨動磁鐵的轉動通過一個凸輪板使指針線性的指示流量值 的大小。
二、產品特點
1.全金屬結構，堅固穩定。
2.短行程、小型結構設計。
3.低壓力損失設計。
4.新型磁耦合結構設計確保傳輸信號更加穩定。
5.根據用戶要求可以加裝磁過濾器。
6.可帶保溫或伴熱夾套。
7.用於各行業的氣體和液體測量，測量部分可采用不同的材質來適應不同的介質條件。
8.適合於惡劣環境和腐蝕嚴重的介質， 具有良好的抗熱性和耐壓性。
9.智能型雙行液晶顯示，可選現場瞬 時/累計流量顯示，可帶背光。
10.可選二線製、電池、交流供電方式。
11.金屬管浮子流量計帶有數據恢複、數據備份及掉電 保護功能。
三、技術參數
流量計口徑 　DN15，DN25，DN50，DN80，DN100，DN150
（其它口徑請與製造商協商）
流量範圍 　 液體：1.0～150000l/h 　　
氣體：0.05～3000m3/h（流量範圍詳見11頁流量表）
量程比 　10∶1，20∶1（特殊）
精度 　　1.5級，1.0級（特殊）
壓力等級 　 DN15、DN25、DN50：4.0MPa（***大20MPa）
DN80、DN100、DN150：1.6MPa
（***大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
介質溫度 　　標準：-30℃～+120℃，高溫：120℃～350℃；四氟襯裏不得高於80℃
供電電源 　　24VDC（12～36VDC）
輸出信號　　 4～20mADC（二線製）+HART協議；可選繼電器報警，觸電容量0.1A,24VDC
輸出負載 　　500Ω（24V供電時）
環境溫度 　　就地型：-40℃～120℃ 　　　遠傳型：-30℃～60℃
存儲條件 　　溫度：-40℃～85℃ 　　　濕度：≤85%
連接方式 　　法蘭連接，法蘭標準：GB/T9119-2000，用戶可指定
（其它連接方式可與製造商協商）
電纜接口 　　M20×1.5   1/2NPT
外殼防護 　　IP65
防爆標誌 　　本安型：ExiaIICT6，隔爆型：ExdIICT6
壓力損失 　　詳見流量表
介質粘度 　　DN15：η＜5mPa.s 　　
DN25：η＜250mPa.s　
DN50～DN150：η＜300mPa.s
接液材質 　R1：304，1Cr18Ni9Ti； 　　　　
Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，00Cr17Ni14Mo2Ti； 　　
Ti：鈦合金；
Rp：聚四氟乙烯內襯。
變送器殼體材質為聚氨酯塗層鑄鋁合金
