一、產品概述

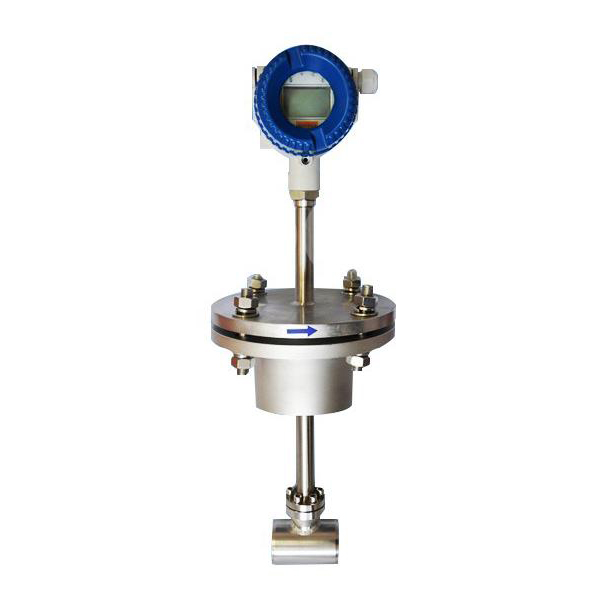

LUGB插入式渦街流量計主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器，可靠性高，可在-50℃～+250℃的工作溫度範圍內工作。有模擬標準信號，也有數字脈衝信號輸出，容易與計算機等數字係統配套使用，是一種比較理想的流量儀表。

二、技術參數

1、測量介質： 氣體、液體、蒸氣；

2、口徑規格法蘭卡裝式口徑選擇 25，32，50，80，100；

3、法蘭連接式口徑選擇100，150，200；

4、流量測量範圍 正常測量流速範圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s；

5、測量精度1.0級 1.5級；

6、被測介質溫度：常溫–25℃～100℃；7.高溫–25℃～150℃ -25℃～250℃；

7、輸出信號 脈衝電壓輸出信號 高電平8～10V 低電平0.7～1.3V；

8、脈衝占空比約50%,傳輸距離為100m；

9、脈衝電流遠傳信號 4～20 mA，傳輸距離為1000m；

10、儀表使用環境溫度：-25℃～+55℃ 濕度：5～90% RH50℃；

11、材質 不鏽鋼，鋁合金；

12、電源 DC24V或鋰電池3.6V；
三、流量範圍表

表1、液體與氣體(單位：m3/h)

四、產品選型表

五、安裝注意事項

1、在管道上用氣焊開一個略小於φ100mm 的圓孔，並把圓孔周圍毛刺清除幹淨，以保證測頭旋轉流利。

2、在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。

3、將球閥及傳感器安裝在焊接好的發蘭上。

4、調節絲杠，使插入深度符合要求（ 保證測頭中心軸線和管道中心軸線重合），流體流向須***與方向標上的指示箭頭保持一致。

5、均勻擰緊壓蓋上的螺絲。(注：壓蓋的鬆緊程度決定儀表的密封程度和絲杠能否旋動)
